Деревянный дом — это не статичная конструкция. Стены из бруса или бревна непрерывно реагируют на изменение влажности и температуры, меняя свою геометрию. Оконная рама, если её жёстко связать со стеной, неизбежно окажется под воздействием внутренних напряжений. Поэтому при монтаже окон в срубе или доме из бруса используется специальная промежуточная конструкция — обсада или окосячка. Ниже подробно разбираем, зачем нужна окосячка, как компенсировать усадку, какие ошибки встречаются и как их избежать.
Почему нельзя жёстко закреплять окно к стене
Жёсткое крепление оконной рамы анкерами или дюбель-винтами непосредственно к брусу или бревну — самая распространённая ошибка при установке окон в деревянном доме. В момент усадки стены верхние венцы опускаются и начинают давить на раму. Армирующий каркас ПВХ-профиля не рассчитан на вертикальную нагрузку, поэтому рама перекашивается, стеклопакеты лопаются, появляются щели между рамой и стеной.
Деревянная стена усаживается интенсивнее всего в первые 1–3 года после возведения. Если жёстко связать окно со стеной, вся нагрузка усадки передаётся на раму. Она деформируется и разрушается.
Крепление окна допускается только через обсаду — специальную деревянную коробку, которая принимает на себя нагрузку от сруба и скользит вместе с ним, оставляя оконную конструкцию неподвижной.
Усадка деревянного дома: физика процесса
Усадка происходит из-за естественной потери влаги древесины. После сборки сруба брёвна и брус отдают влагу, уменьшаются в объёме, пазы уплотняются. Для бруса естественной влажности усадка может достигать 3–5 % от высоты стены. Сухой профилированный брус даёт меньшую усадку — около 1–2 %. У клеёного бруса показатель ещё ниже, однако он тоже не является абсолютно стабильным.
Важно понимать, что усадка неравномерна. Углы, места врубок, зоны вокруг проёмов ведут себя по-разному. Если оставить дверной или оконный проём без укрепления, брус может выгнуть, а венец над проёмом начнёт провисать. Именно поэтому проём усиливают обсадной коробкой.
Назначение обсады и окосячки

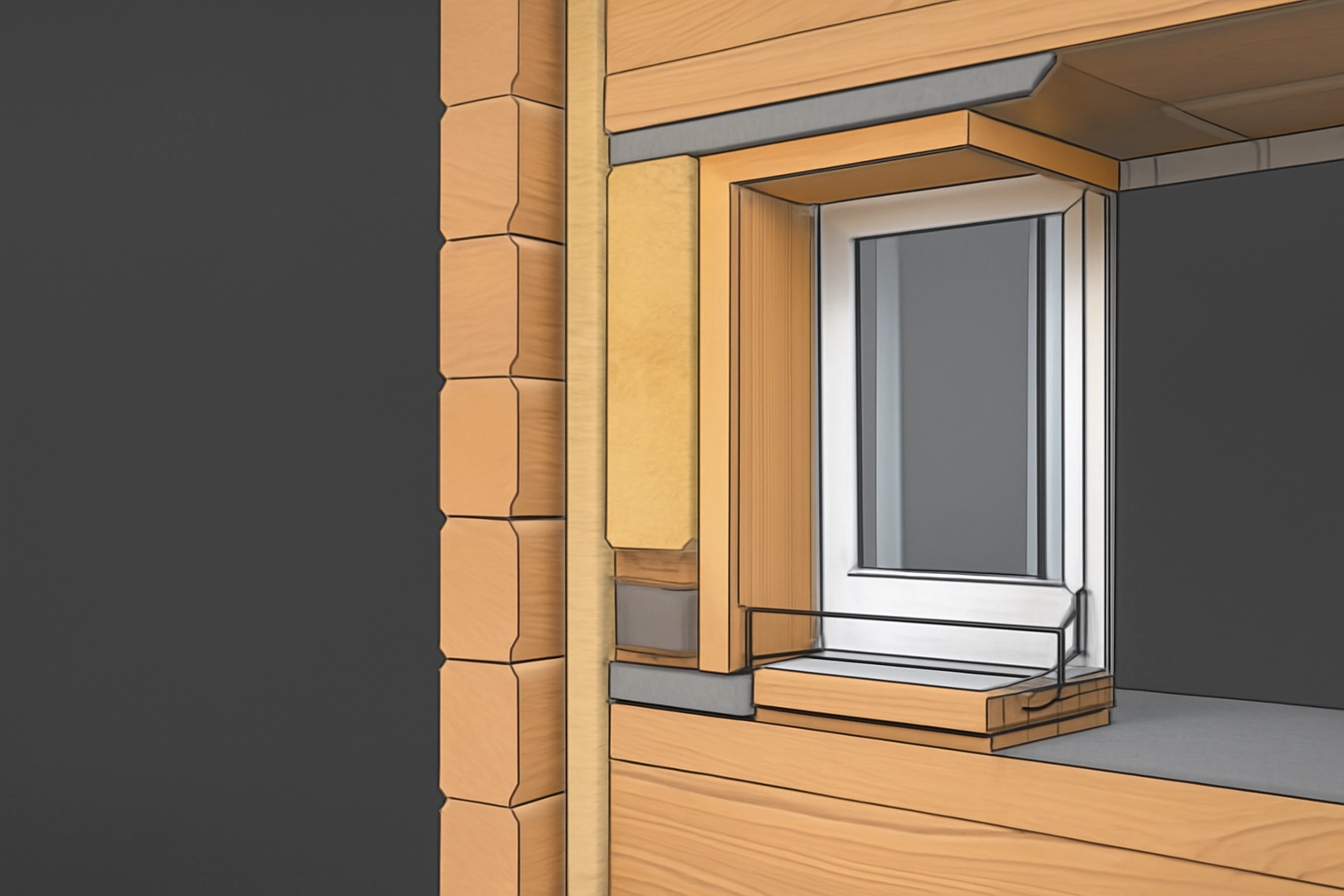

Обсада (или окосячка) — это деревянный каркас, который устанавливается в проём до монтажа окна. Она выполняет несколько задач:
- принимает на себя вертикальную нагрузку от верхних венцов сруба;
- компенсирует усадку walls and prevents их влияние на окно;
- фиксирует торцы бруса и бревна, не давая им «разъезжаться»;
- служит опорой для подоконника и откосов.
Окосячка для пластиковых окон в деревянном доме изготавливается из сухого бруса или доски камерной сушки, чтобы исключить последующее коробление самой обсады.
Усадочный зазор
Усадочный зазор — это расстояние между верхней частью обсадной коробки и верхним венцом проёма. Именно этот зазор позволяет стене свободно опускаться вниз, не касаясь рамы. Внутри зазора укладывается мягкий утеплитель (обычно эковата, минвата или специальный упругий жгут), который закрывается наличником снаружи и пароизоляцией изнутри.
Не существует универсального размера усадочного зазора. Он рассчитывается индивидуально, исходя из материала стен, его исходной влажности и возраста дома. Для бруса естественной влажности зазор будет больше, для клеёного бруса — меньше.
Важно не перепутать функции усадочного зазора и монтажного шва. Монтажный шов заполняется пеной между оконной рамой и обсадой, а усадочный зазор остаётся пустым или заполняется эластичным утеплителем, чтобы не создавать жёстких связей.
Скользящее соединение
Классическая окосячка работает по принципу скользящего соединения. В торцах проёма выбирается паз, в него вставляется брусок, а к бруску крепится боковая стойка обсады. Благодаря этому соединению боковые стойки могут перемещаться в вертикальной плоскости относительно стены, а верхний зазор позволяет давлению сверху уходить в обсаду, а не в оконную раму.
Нижний элемент обсады — порог (подоконная доска) — жёстко фиксируется к стене, на него опирается окно. Верхний элемент — вершник — соединяет боковины и оставляет зазор над собой. Такая конструкция называется «шип-паз» или «скользящий брусок». Она проверена десятилетиями и остаётся стандартом для деревянных домов.
Черновая и чистовая обсадная коробка
Черновая обсада предназначена для последующей отделки. Она изготавливается из строганой доски без декоративного покрытия, а затем закрывается откосами, наличниками и подоконником. Чистовая обсада — это более дорогой вариант из профилированного бруса или доски с четвертью, которая одновременно служит наличником и откосом, не требуя дополнительного декорирования.
Выбор между черновой и чистовой зависит от бюджета и финишной отделки стен. В домах из оцилиндрованного бревна часто используют чистовую обсаду, так как её фактура естественно вписывается в интерьер. В домах из бруса с внутренней обшивкой достаточно черновой.
Особенности ПВХ и алюминиевых окон
Пластиковые окна в деревянный дом устанавливаются с обязательным учётом усадки. Профиль ПВХ имеет армирующий каркас, который обеспечивает жёсткость рамы, но этот каркас не предназначен для восприятия нагрузок от сруба. Поэтому ПВХ-окно монтируется только в готовую обсаду. При этом используются специальные крепёжные пластины, а не анкеры через раму, чтобы не нарушать герметичность и не создавать жёсткую связку со стеной.
Алюминиевые оконные системы применяются реже, но они имеют преимущества: высокая жёсткость профиля, долговечность, возможность остекления больших проёмов. Алюминий имеет низкий коэффициент расширения, что упрощает расчёт зазоров. Однако алюминиевые рамы нужно тщательно теплоизолировать в условиях зимы. Независимо от материала, окно должно быть с многокамерным стеклопакетом и качественной фурнитурой.
Компания «Окна Компас» предлагает пластиковые и алюминиевые оконные системы, адаптированные для установки в деревянные дома. Инженеры выполняют замер с учётом параметров сруба и подбирают оптимальную конструкцию обсады.
Когда можно проводить замер
Замер окон в деревянном доме — ответственный этап. Обычно рекомендуется начинать замер после основной усадки сруба. Для дома из бруса естественной влажности минимальный срок ожидания — 1 год после сборки. Для клеёного бруса срок может быть сокращён до 6 месяцев, но всё зависит от конкретного проекта.
Важно отличать замер готового проёма от замера до изготовления окосячки. Первый этап — замер проёма и расчёт обсады. Второй этап — замер окна после установки обсадной коробки. Именно после монтажа окосячки можно точно определить внутренние размеры проёма и заказать готовое окно.
Если в доме уже установлена окосячка, но сруб ещё «живой», окно можно ставить в любой момент, потому что обсада изолирует раму от усадки. Однако на практике лучше переждать хотя бы один отопительный сезон, чтобы стены приняли окончательную геометрию.
Типичные ошибки монтажа
Рассмотрим частые ошибки, которые совершают при установке окон в деревянных домах:
| Ошибка | Последствия | Как правильно |
|---|---|---|
| Жёсткое крепление рамы анкерами к стене | Перекос рамы, трещины стеклопакетов, промерзание | Крепление через крепёжные пластины к обсаде |
| Отсутствие усадочного зазора над окном | Давление верхнего венца на раму, деформация | Оставить компенсационный зазор, чистовой и черновой обсаде |
| Неправильный размер обсады (слишком узкая) | Слабая фиксация проёма, выгибание бруса | Изготавливать обсаду по расчёту с запасом на усадку |
| Заполнение усадочного зазора монтажной пеной | Пена при застывании создаёт жёсткую связь и передаёт нагрузку на раму | Использовать эластичный утеплитель и паропроницаемые ленты |
| Крепление обсады гвоздями или шурупами к торцам проёма | Окосячка теряет подвижность, нагрузка идёт напрямую | Соединение через шип-паз, скользящие бруски |
| Неверная пароизоляция | Конденсат внутри шва, плесень, разрушение дерева | Снаружи диффузионная лента, изнутри пароизоляция |
| Установка отлива/подоконника без зазора | Защемление элементов, передача усилий | Оставить зазоры и использовать упругие прокладки |
Признаки давления стены на раму
Если окно уже установлено с нарушением технологии, вы можете заметить следующие признаки:
- створки с трудом открываются или закрываются;
- появляются трещины на стеклопакетах или в местах сварки профиля;
- фурнитура затирает, ручки поворачиваются с усилием;
- вокруг рамы образуются щели, даже если они были заделаны;
- откосы или подоконник деформируются.
При обнаружении таких симптомов нужно срочно пригласить специалиста. В ряде случаев можно спасти ситуацию, подрезав обсаду или установив компенсаторы, но иногда требуется полный демонтаж окна.
Герметизация и защита монтажного узла
Правильный монтаж окна в деревянном доме предполагает трёхслойную защиту монтажного шва. Снаружи устанавливается паропроницаемая диффузионная лента, которая выпускает влагу наружу и не пропускает уличную воду. Внутренний слой — пароизоляционная лента, которая не даёт влаге из помещения попадать в монтажную пену. Между ними находится слой монтажной пены, который обеспечивает тепло- и звукоизоляцию.
Очень важно защитить торец бруса или бревна в проёме от гниения. Обычно его обрабатывают антисептиком и покрывают гидроизоляционным составом. Уплотнительные ленты должны быть совместимы с деревянными конструкциями и обладать паропроницаемостью, чтобы стена «дышала».
Обслуживание после первого отопительного сезона
В течение первого года эксплуатации деревянный дом продолжает адаптироваться. После первого отопительного сезона обязательно проверьте окна:
- Осмотрите усадочные зазоры — они не должны быть забиты мусором или утеплителем, сломавшим свою структуру.
- Проверьте регулировку фурнитуры: петли и запорные механизмы могли сместиться из-за микродвижений.
- Убедитесь, что между рамой и обсадой нет сквозных щелей.
- При необходимости подтяните крепёжные пластины (если это предусмотрено конструкцией).
- Проконтролируйте состояние герметика по периметру окна.
Не пытайтесь самостоятельно «устранить» усадку жёсткими методами. Если всё выполнено правильно, окна прослужат десятилетиями без перекосов.
Схема последовательности работ при установке окна
- Оценка состояния сруба и замер проёма с учётом усадки.
- Расчёт усадочного зазора и проектирование обсады.
- Подготовка проёма: вырезка, обработка антисептиком.
- Изготовление и монтаж окосячки (обсады) с использованием скользящих соединений.
- Установка утеплителя в усадочный зазор.
- Монтаж оконной рамы с креплением к обсаде анкерными пластинами.
- Заполнение монтажного шва пеной, установка диффузионной и пароизоляционной лент.
- Установка подоконника, отливов и наличников (при чистовой обсаде — дополнительная отделка).
- Проверка работы фурнитуры и герметичности.
